标准号：GB/T 6109.21-2008

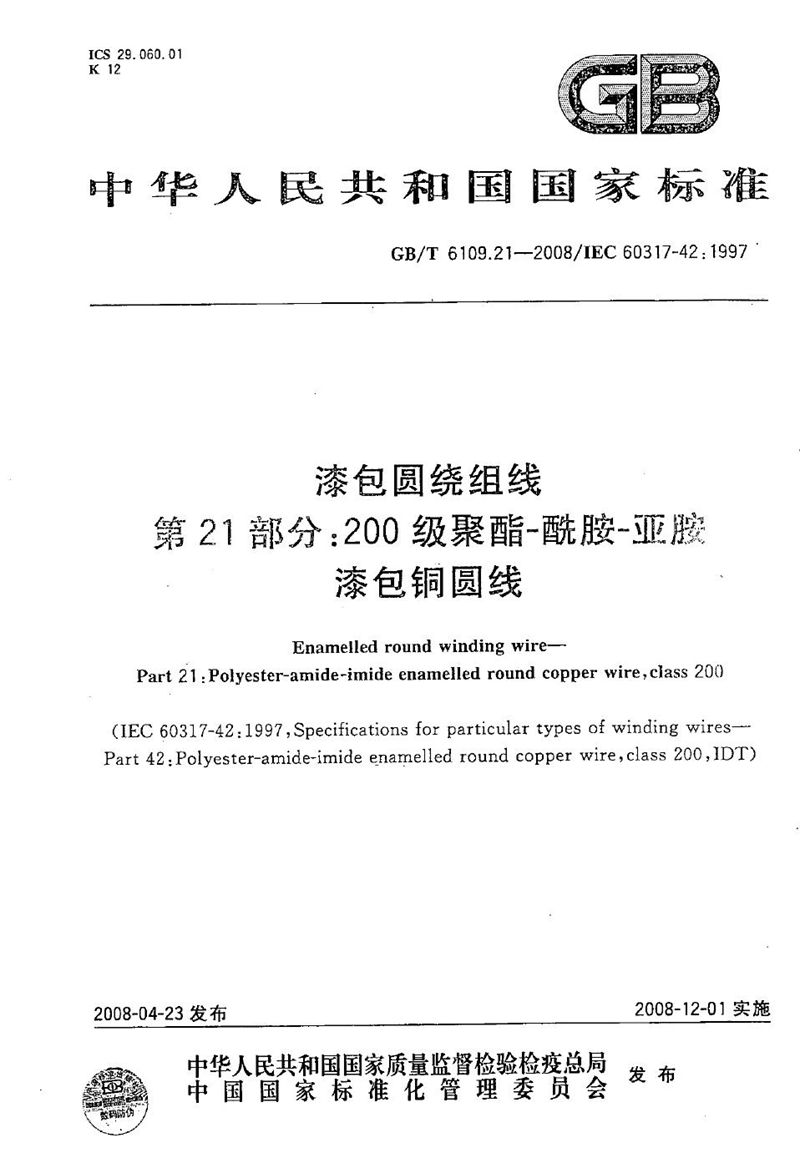

标准名称：漆包圆绕组线 第21部分：200级聚酯-酰胺-亚胺漆包铜圆线
发布日期：2008-04-23
实施日期：2008-12-01
批准发布部门：中国电器工业协会
归口单位：全国电线电缆标准化技术委员会
起草单位：上海电缆研究所、冠城大通股份有限公司、广州万宝漆包线有限公司等、精达特种电磁线股份有限公司、江苏大通机电有限公司
起草人：章延胜、郑启荣、陈慧善、齐州平、鲁小均
GB/T 6109的本部分规定了以聚酯-酰胺-亚胺树脂为基的单一漆层200级漆包铜圆线的要求。如果能保留原树脂的化学特性并且满足该漆包线规定的所有要求，则该树脂可以改性。200级表示热级，它要求最小温度指数为200，热冲击温度至少为220℃。对应于温度指数的摄氏温度并不就是推荐的漆包线使用温度，因为这取决于包括所用设备类型在内的很多因素。本部分规定的导体标称直径范围为：——1级：0.018㎜及以上1.600㎜及以下；——2级：0.025㎜及以上5.000㎜及以下。导体标称直径按GB/T 6109.1-2008中笫4章的规定。
