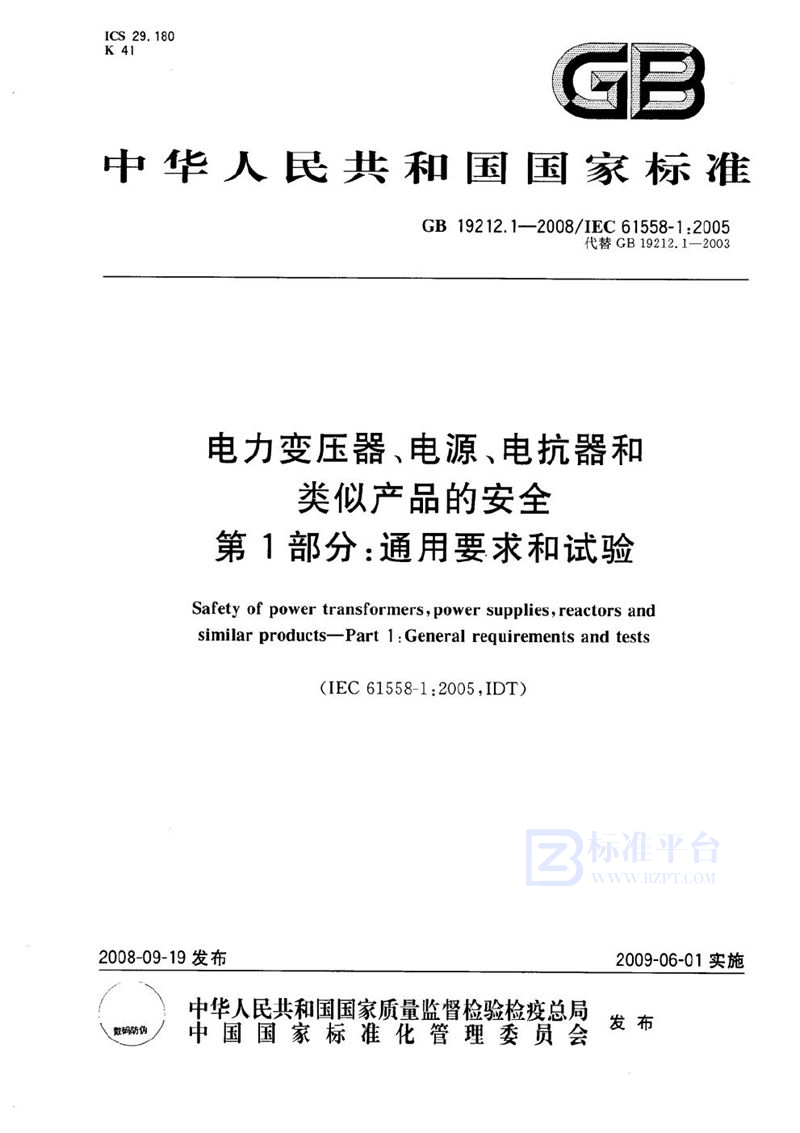

标准号：GB 19212.1-2008
标准名称：电力变压器、电源、电抗器和类似产品的安全 第1部分：通用要求和试验
代替标准：GB 19212.1-2003
发布日期：2008-09-19
实施日期：2009-06-01
废止日期：2017-03-01
归口单位：中国电器工业协会
起草单位：中国电子技术标准化研究所、中电电气集团有限公司、沈阳变压器研究所
起草人：张力立、孙军、王忠义
GB 19212的本部分规定了电力变压器、电源、电抗器和类似产品的安全方面的要求，如电气、温度和机械等方面的安全要求。
本部分包括了下列类型的干式变压器、电源(包括开关型电源)和电抗器，其绕组可以是包封式或非包封式。
注：变压器、电源和开关型电源的区别如下：
——对变压器，没有改变频率。但是，变压器(例如恒压变压器)可以有不超过30kHz的内部谐振频率；
——对电源，内部工作频率和波形与电源的频率和波形不同，且内部工作频率不超过500Hz(见定义3.1.19)；
——对开关型电源，内部工作频率和波形与电源的频率和波形不同．且内部工作频率超过500Hz而不超过 100MHz。
关于GB 19212的其他部分的编目可以从本部分的引育中查到。
a）驻立式或移动式、单相或多相、空气冷却（自冷或风冷）、独立用或配套用的、不构成配电网络一 部分的隔离和安全隔离变压器，其具有下列特性：
——额定电源电压不超过交流1000V;
——额定频率不超过500Hz;
以及，除了GB 19212的其他部分另有规定外，符合下列规定的数值：
对隔离变压器：
——单相变压器额定输出不超过25kVA，多相变压器不超过40kVA;
——空载输出电压和额定输出电压超过交流50V而不超过交流500V，或者按国家布线 规程的规定或对某个特殊用途，不超过交流1000V。
对安全隔离变压器：
——单相变压器的额定输出不超过10kVA，多相变压器不超过16kVA;
——在导体之间或任意一个导体与保护接地之间，空载输出电压和额定输出电压不超过 交流50V。
注1：当安装规程或电器（例如，电动玩具、电铃、移动式电动工具、手提式灯具）规范要求电路之间为双重绝缘或加 强绝缘时，要使用隔离变压器或安全隔离变压器。
b）驻立式或移动式、单相或多相、空气冷却（自冷或风冷）、独立用或配套用的、不构成配电网络 一部分的分离变压器、自耦变压器、调压器和小型电抗器，其具有下列特性：
——额定电源电压不超过交流1000V;
——额定电源频率不超过500Hz;
以及，除了GB 19212其他部分另有规定外，符合下列规定的数值：
对既是独立用又是配套用的变压器，空载输出电压和额定输出电压不超过交流15kV，对 独立用的变压器，额定输出电压不小于交流50V。
额定输出不超过下列规定值：
——对单相变压器，1kVA;
——对单相电抗器，2kvar;
——对多相变压器，5kVA;
——对多相电抗器，10kvar。
注2：当安装规程或电器规范不要求电路之间为双重绝缘或加强绝缘时，可使用分离变压器。
注3：通常，b）类变压器是预定要与设备配套使用，以便针对设备的功能要求提供与电源电压不同的电压。该类变 压器的电击防护可以通过所配套设备的其他部件，例如用其壳体来提供或实现。输出电路的零部件可以与输入电路或保护接地相连。
c）驻立式或移动式、单相或多相、空气冷却（自冷或风冷）、独立用或配套用的、装有一个或多个 a）类或b）类变压器、不构成配电网络一部分的电源和开关型电源，其具有下列特性：
——额定电源电压不超过交流1000V;
——额定电源频率不超过500Hz;
——内部工作频率，对电源，不超过500Hz，对开关型电源，不超过100MHz;
以及，除了GB 19212其他部分另有规定外，具有下列规定的数值：
对装有隔离变压器的电源和开关型电源：
——单相或多相电源或开关型电源的额定输出不超过1kVA;
——空载输出电压和额定输出电压超过交流50V或无纹波直流120V，而不超过500V 或无纹波直流708V，或者按国家布线规程的规定或对某个特殊用途，不超过交流 1000V或无纹波直流1000V。
对装有安全隔离变压器的电源和开关型电源：
——单相或多相电源和开关型电RAI的额定输出不超过1kVA;
——在导线之间或任意一条导线与保护接地之间，空载输出电压和额定输出电压不超过 交流50V或无纹波直流120V。
d）本部分也适用于额定输出不超过1000VA、tw温度不大于140℃(tw140）的带tw标志的变压器．但是，变压器的tw标志是可以任选的。
本部分也适用于装有电子电路的变压器、电源、开关型电源和电抗器。
本部分不适用于预定要与变压器、电源、开关型电源和电抗器的输入和输出端子或输出插座连接的 外部电路及其元器件。
