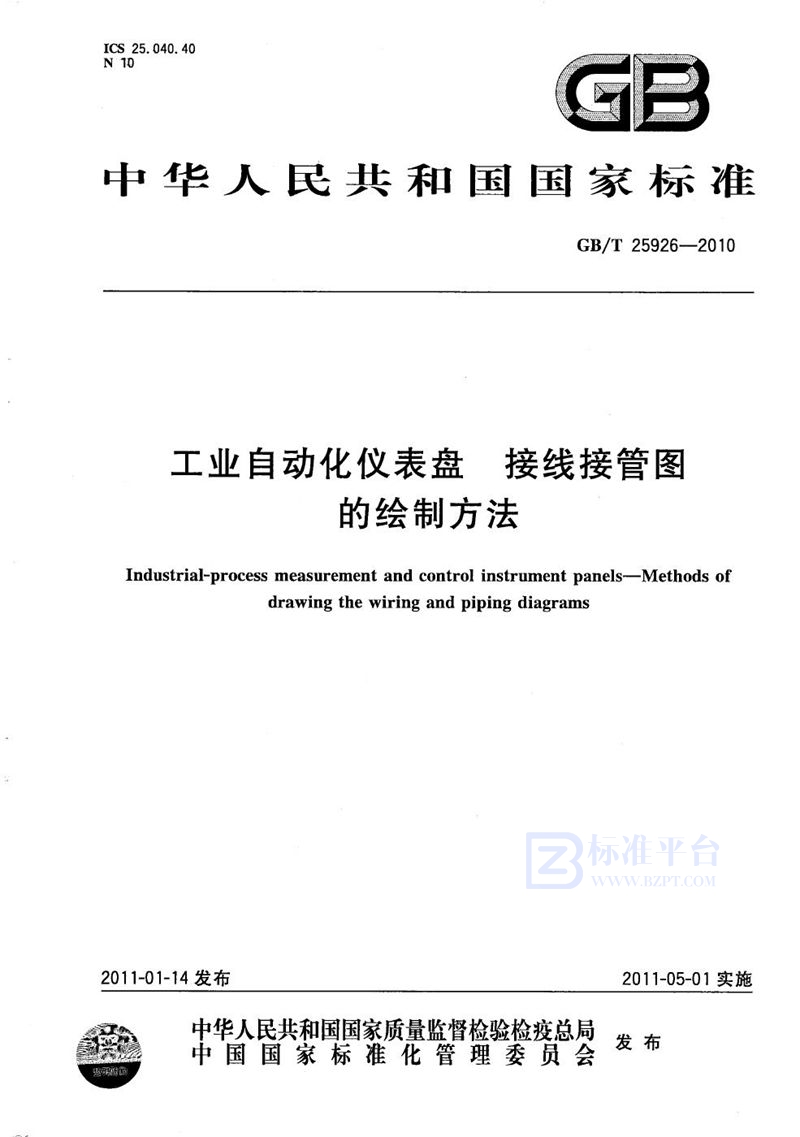

标准号：GB/T 25926-2010
标准名称：工业自动化仪表盘 接线接管图的绘制方法
发布日期：2011-01-14
实施日期：2011-05-01
批准发布部门：中国机械工业联合会
归口单位：全国工业过程测量控制和自动化标准化技术委员会
起草单位：上海工业自动化仪表研究所
起草人：李明华、蔡闻智、肖红练
本标准规定了安装在仪表盘上的工业过程测量和控制仪表、电器元件及仪表附件(简称项目)接线接管图的表示方法、绘制细则和图示方法。本标准适用于工业自动化仪表盘接线、接管图的绘制。控制台(柜)接线、接管图的绘制也可参照采用。
