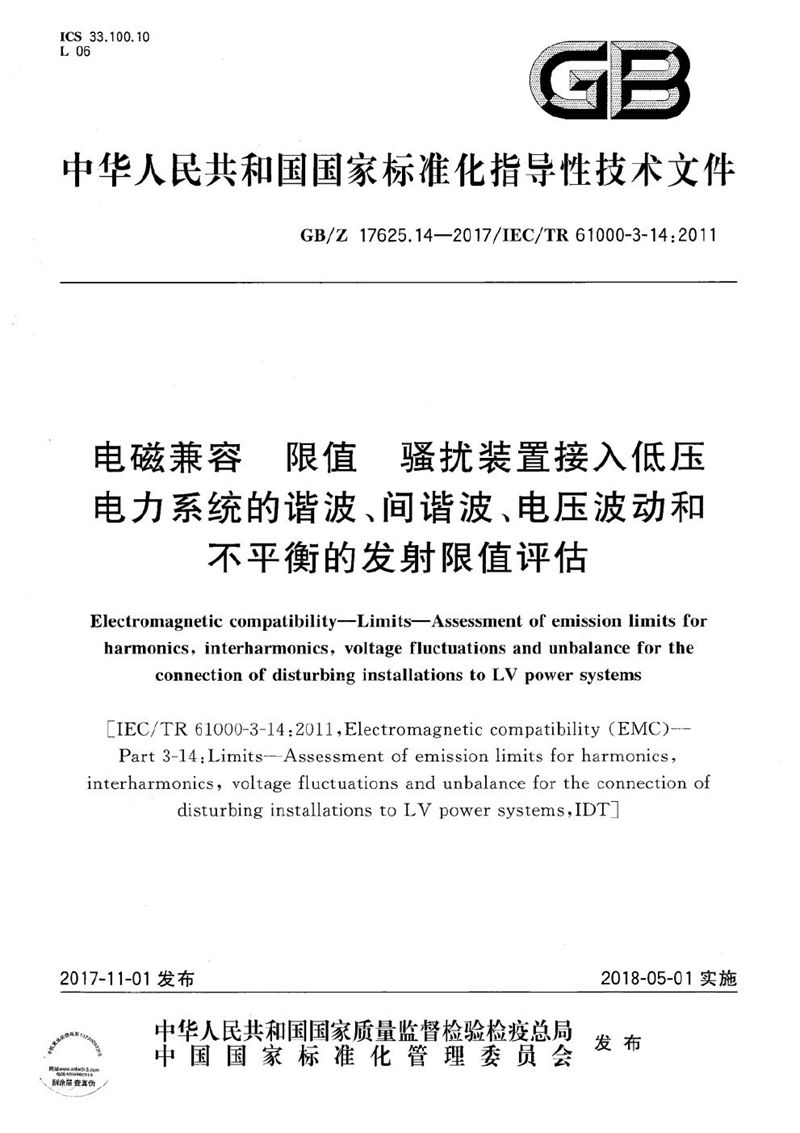

标准号：GB/Z 17625.14-2017
标准名称：电磁兼容 限值 骚扰装置接入低压电力系统的谐波、间谐波、电压波动和不平衡的发射限值评估
发布日期：2017-11-01
实施日期：2018-05-01
批准发布部门：国家标准化管理委员会
归口单位：全国电磁兼容标准化技术委员会
起草单位：中国电力科学研究院、广东产品质量监督检验研究院、国家电网公司、贵州电网有限责任公司凯里供电局、南方电网超高压输电公司、中国电子技术标准化研究院、云南电力试验研究院
起草人：万保权、李妮、尹婷、石光明、陈世钢、李睿、曹敏、李澍森、肖遥、张业茂、刘健犇、周兵、王建华
《电磁兼容限值》的本部分提供的原理指南可用作确定骚扰装置与低压公用电力系统连接要求的基础。对于本部分，骚扰装置指可产生骚扰(包括谐波和/或间谐波、电压闪变和/或快速电压变化，和/或电压不平衡)的装置(负载或发电装置)。本部分的主要目的是为系统运营商或业主的工程实践提供指导，以便为所有连接的用户装置提供足够的服务质量。在装置方面，本部分并不打算代替设备的发射限值标准。
注1：本部分中的低压指Un1kV。
本部分论述了用于吸收骚扰的系统容量分配，并未论述如何减缓骚扰，也不涉及如何提高系统容量。
本部分仅适用于接入向(或可能向)其他低压负载或装置供电的低压公用电力系统的装置。本部分主要针对超过某最小容量的大型装置，此最小容量(Smin)由系统运营商或业主根据系统特性规定。
注2:由于有最小容量的限制，本部分通常不适用于住宅用户装置。
本部分的目的不在于为与低压系统相连的单个设备规定发射限值。已有适用的IEC产品类标准规定了低压设备的发射限值。这些标准确定发射限值是基于假设的与供电系统相连的装置中产生骚扰的设备的数量、型号及用途，同时依据了IEC 60725中给出的参考阻抗，其被认为是代表性的小型住宅装置电源阻抗。该假设可能不适用于大型的低压装置，因此，本部分为大型装置提供确定发射限值的方法。
注3:符合本部分中方法所确定的发射限值，并不能免除遵守相关国家或地区法规中有关设备发射限值要求的义务。
本部分涉及低压装置产生的低频传导骚扰。考虑的骚扰为：
--谐波及间谐波；
--闪变及快速电压变化；
--不平衡（负序分量）。
由于本部分概述的指南以某些简化的假设为基础，因此不能保证本方法在各种情况下始终能提供最佳解决方案，在全部或部分使用给出的评估程序时，应从工程角度作出判断，灵活合理地使用。
系统运营商或业主负责详细规定对骚扰装置与系统连接的要求。应将骚扰装置理解为用户的整体装置(即包括骚扰和非骚扰部分)。
本部分为大型低压装置确立发射限值提供推荐程序。为使任何电网运营商或业主充分应用本部分，专家可能需要获取针对特定类型低压运行电网的适用因素。
注4:在某些情况下，通过为所有低压电网绘制一组表格的方式简化发射限值的做法可能会使限值过于保守。
本部分的主要内容给出了为与低压电网相连的大型装置分配谐波、电压波动及不平衡发射限值的 一般程序。
本部分的附录给出了附加信息，特别是：
--附录A给出了配电专家或依据国家规范进行技术运用的实例，以便从一般方法中根据具体网 络特性导出其自身的限值。
--附录B在低压电网局部参数的基础上给出了配电运营商连接具体装置的运用实例。
--附录C和附录D给出了用于导出和了解本部分程序的理论基础的详情。
