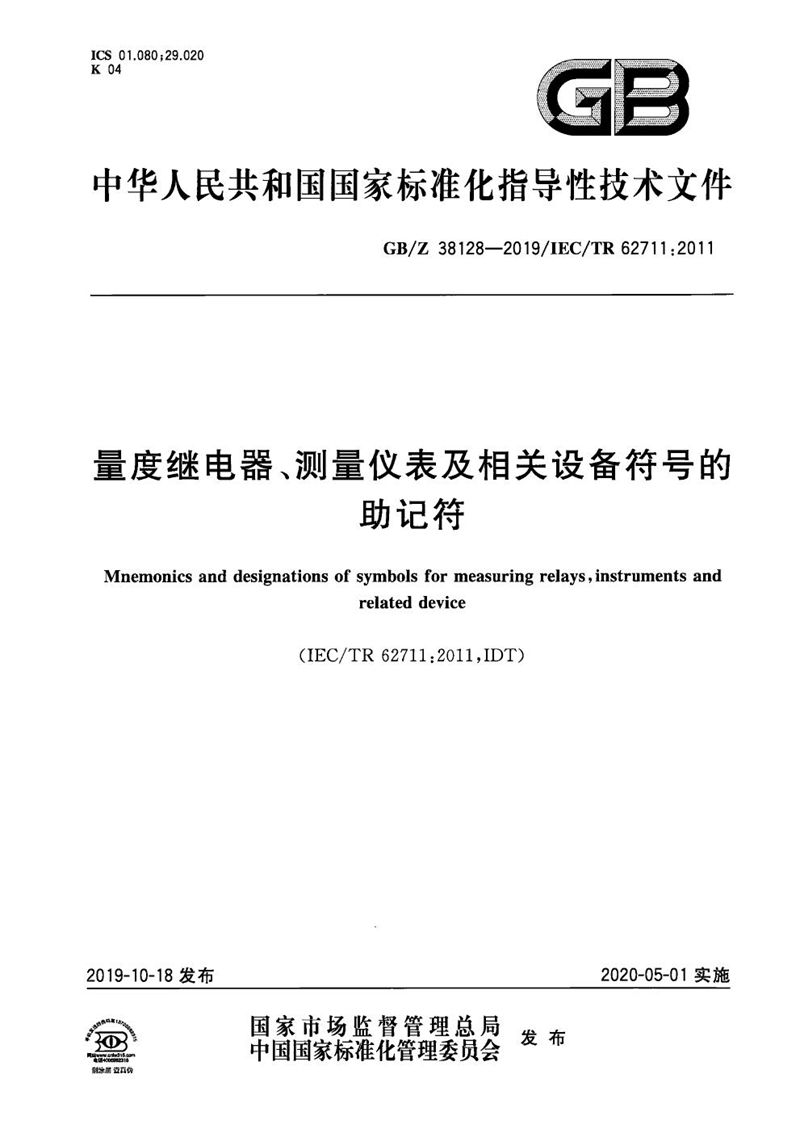

标准号：GB/Z 38128-2019
标准名称：量度继电器、测量仪表及相关设备符号的助记符
发布日期：2019-10-18
实施日期：2020-05-01
批准发布部门：国家标准化管理委员会
归口单位：全国电气信息结构、文件编制和图形符号标准化技术委员会
起草单位：南京南瑞继保电气有限公司、安徽艺标信息科技有限公司、合肥学院、安徽宝龙电器有限公司、北京科技大学、中机生产力促进中心
起草人：严伟、杜晓冬、凌刚、何学东、崔从俊、樊百林、刘新、高永梅
本指导性技术文件规定了量度继电器、测量仪表及相关设备符号的助记符，这些设备用于变电站、发电站、电力使用及转换设施的监视、控制及保护系统。
本指导性技术文件适用于上述系统的设计、生产及使用。
量度继电器和测量仪表的图形符号有两个作用，即：
——规范标准化助记符；
——限制可能的变化范围。
量度继电器的图形符号中，通过限定符号，如：IEC 60617-S00328(2001-07）以及IEC 60617-500337(2001-07)，尤其是通过引用辅助文件来描述某元件的功能性行为；相关规则及说明可见于IEC 60617中与IEC 60617-S00327(2001-07)(A00091~A00094）等符号相关的应用注释。
指示、记录或积算仪表的图形符号中，通过标准方法充分描述某元件的功能行为；相关规则及说明可见于IEC 60617中与IEC 60617-S00910(2001-07)、IEC 60617-S 00911(2001-07）及IEC 60617-S00912(A00144-A00147）等符号相关的应用注释。
